Кто производит актуаторы для гуманоидных роботов? Глобальная карта поставщиков

Оригинал опубликован Michelle Sun на X.

Добро пожаловать обратно в серию Business of Actuators. В первой части я разобрала, что находится внутри сустава: восемь компонентов, три архитектуры редукторов и то, как передаточное отношение переносит стоимость между редуктором и мотором. Во второй части я разобрала, сколько это стоит.

Являются ли актуаторы узким местом для гуманоидов или робототехники? Какая именно часть ограничивает поставки? Кто основные поставщики каждого компонента, входящего в актуатор? В сегодняшней третьей части мы разбираем глобальную карту поставщиков актуаторов: по каждому компоненту и по расположению производственных площадок. Также смотрим, где поставки актуаторов могут столкнуться с ограничениями.

Последний месяц я читала десятки корпоративных документов китайских робототехнических производственных кластеров, и они помогли мне точнее сформулировать вопрос. Масштабирование поставок актуаторов означает обеспечение квалифицированных деталей для конкретной конструкции робота в нужном объеме.

Карта поставщиков показывает, где стоит искать: точное производство, характеристики мотора, материалы и покупные компоненты. Эти зоны риска меняются по-разному. Изучение документов Laifual заставило меня разделить два вопроса: сколько стоит редуктор и какой объем квалифицированного выпуска поставщик способен обеспечить. Сегодня мы слой за слоем картируем глобальную реальность поставок.

Подпишитесь, чтобы получать следующие материалы в почту. Если вы работаете в этой области, напишите мне. Буду рада сверить заметки.

В материале шесть разделов.

1. Состав изделия: процессы и игроки за роботическим суставом
2. Глобальный след актуаторов: Восток против Запада
3. Точки трения: сырье против контроля процесса
4. Падающие цены могут сосуществовать с дефицитной мощностью
5. Магниты: нижестоящее химическое узкое место
6. Что может ограничить поставки актуаторов при масштабировании?

1. Состав изделия: процессы и игроки за роботическим суставом

Мы уже прошли по каждому компоненту с инженерной точки зрения: метрики и функции были разобраны в первой публикации, в разделе 1. Чтобы глубже понять зависимости цепочки поставок, мне полезно смотреть на эти компоненты с производственной стороны: материал, производственный процесс и набор поставщиков.

Короткое напоминание: актуатор - это мышца робота. Он двигает сустав. Плечевой актуатор должен быть сильным, потому что поднимает тяжелую руку и то, что рука несет. Требование к скорости пальцевого актуатора зависит от задачи.

Статор и мотор. Один из вариантов - бескорпусный бесщеточный двигатель. В пазовой конструкции статор представляет собой пакет стальных ламелей с медными обмотками. Ротор несет постоянные магниты. Бескорпусные версии поставляются как кольца, которые производитель робота устанавливает в собственный корпус. В документах Unitree указано, что моторы разработаны самостоятельно, а часть производственных операций, включая намотку, передается на аутсорсинг. Среди независимых поставщиков - maxon, Kollmorgen (бренд Regal Rexnord), Novanta, MOONS' и ThinGap.

Магниты ротора. Один из вариантов - спеченный неодим-железо-бор (NdFeB), получаемый порошковой металлургией: сплав измельчают, прессуют в магнитном поле, спекают, обрабатывают, покрывают и намагничивают. Именно эти магниты взаимодействуют с полем, создаваемым током в обмотках статора, и производят крутящий момент: они заставляют актуатор вращаться. Обработка сконцентрирована в Китае: по данным отчета IEA, опубликованного в апреле 2026 года, на Китай приходилось 94% мирового производства спеченных магнитов NdFeB в 2024 году. [1] Среди поставщиков - JL MAG, Ningbo Yunsheng, Earth-Panda, Vacuumschmelze, Proterial, Shin-Etsu Chemical и TDK.

Редуктор, низкооборотный планетарный. Это путь к квази-прямому приводу, разобранный во второй публикации. В прецизионных планетарных редукторах могут использоваться шлифованные зубья. Среди поставщиков планетарных редукторов - Zhongda Leader и Newstart.

Волновой редуктор. Это прецизионный вариант для роботических суставов. Волновой редуктор использует тонкую стальную гибкую чашу, которая деформируется в процессе работы. Среди поставщиков - Harmonic Drive Systems, Nidec-Shimpo, Leaderdrive, Laifual и Schaeffler. Harmonic Drive LLC также имеет производственную площадку в Массачусетсе. Этот слой подробнее разобран в разделах 3 и 4.

RV- и циклоидальные редукторы. Это прецизионный путь для высоких нагрузок. Упомянутые поставщики - японская Nabtesco, Shuanghuan через подразделение Huandong и Zhongda Leader.

Планетарная роликовая передача. Это один из маршрутов линейного привода: вращающийся мотор приводит роликовый винт, создавая прямолинейное движение для высоконагруженных суставов. В конструкции есть резьбовой винт, набор канавчатых планетарных роликов и гайка. На верхнем уровне качества это сложно производить, потому что несколько роликов должны одновременно делить нагрузку. Небольшие ошибки формы резьбы, шага или соосности создают неравномерный контакт. Подробнее см. раздел 3. Среди поставщиков - Rollvis и GSA из Швейцарии (одна группа с 2016 года), Ewellix (компания Schaeffler, с производством роликовых винтов в Армаде, Мичиган) и Bosch Rexroth. Среди китайских участников - Leaderdrive, Seenpin и Hengli, которая сообщила о сэмплировании и начальном массовом производстве в 2025 году.

Энкодер. Варианты энкодеров включают магнитные кольца и оптические диски, считываемые датчиками. Среди поставщиков - Renishaw, Heidenhain и Broadcom.

Выходной подшипник. Один из вариантов поддержки нагрузок сустава - кресторольковые подшипники. Среди поставщиков - IKO, THK и Schaeffler. Laifual сообщает, что производит кресторольковые подшипники для собственных продуктов; совместное предприятие Leaderdrive и SKF сосредоточено на R&D и индустриализации высокоточных подшипников для роботических суставов.

Плата драйвера. Плата несет силовую коммутацию и управляющую электронику на PCB. Среди поставщиков сервоприводов - Leadshine, Elmo и Kollmorgen; CubeMars указывает отдельную плату драйвера.

Корпус и тормоз. Корпус и тормоз зависят от конструкции сустава. Один из вариантов - пружинно-включаемые тормоза, например Mayr ROBA servostop.

2. Глобальный след актуаторов: Восток против Запада

Примеры поставщиков охватывают Японию, Европу, Китай, Южную Корею и США. Производство в США включает площадку Harmonic Drive LLC в Беверли, Массачусетс, для прецизионных редукторов; завод роликовых винтов Ewellix в Армаде, Мичиган; производство моторов ThinGap в Камарильо, Калифорния; и магнитный завод eVAC в Самтере, Южная Каролина. VAC заявила в июле 2026 года, что eVAC начала коммерческое производство магнитов в 2025 году. Sanhua сообщила в годовом отчете за 2025 год, что расширяет зарубежное производство своих актуаторов, а в августе 2026 года обновила статус: идет пакетная поставка и разгон производственной линии.

Это репрезентативные поставщики компонентов актуаторов.

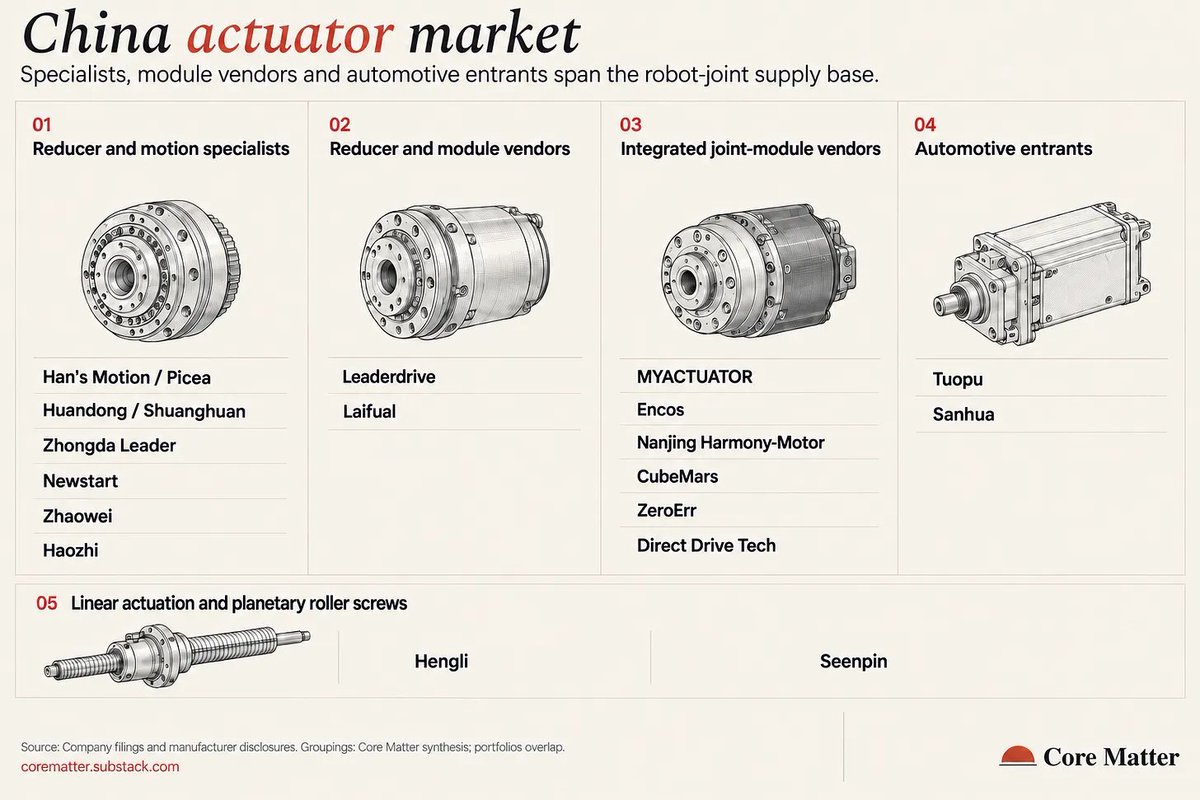

Китайский рынок актуаторов разделен между специалистами по прецизионным передачам, поставщиками интегрированных модулей и автомобильными Tier 1, разворачивающимися в робототехнику.

3. Точки трения: сырье против процесса

А вот это самая интересная часть. Теперь, когда мы в общих чертах понимаем, как производится каждый компонент и кто его делает, пора приблизить требования и потенциальные зоны риска по каждому компоненту. В широком смысле есть две области для проверки. (1) Сырье и покупные части: исходный материал плюс готовые компоненты от независимых поставщиков, например спеченные магниты и чипы энкодеров. (2) Процесс и механообработка: то, что превращает сырье в деталь, и станки, которые это делают.

Волновой редуктор. Требование к процессу - производственный контроль и накопленное ноу-хау вокруг гибкой чаши. Производственная сложность состоит в изготовлении тонкой гибкой чаши, которая многократно деформируется, сохраняя точность зацепления и нужную усталостную прочность. Материал, термообработка и механообработка должны контролироваться вместе.

Планетарный редуктор. Требование к процессу - производство прецизионных шестерен. Шлифование зубьев - один из процессов, применяемых в прецизионных планетарных редукторах. Newstart, производитель из Цзыбо, Китай, подавший заявку на IPO на ChiNext, сообщил средние отпускные цены для своих массовых планетарных редукторов диаметром 50-240 мм: RMB 780 в 2023 году и RMB 791 в 2025 году. Валовая маржа всей компании за тот же период снизилась с 55,49% до 48,05%. [4]

Квази-прямой привод. Требование к характеристикам находится в самом моторе. При меньшем передаточном отношении мотор должен выдавать больше крутящего момента для того же требования сустава. Возьмем Direct Drive Tech. Компания продает модули актуаторов прямого привода для потребительских, промышленных и коммерческих применений. Ее проект PHIP показывает, что с 2023 по 2025 год доля эмалированного медного провода выросла с 6% до 27% материальных затрат группы, тогда как доля магнитов снизилась с 23% до 18%. Это доли материальных затрат по группе в целом, с учетом продуктового микса. [5]

Планетарная роликовая передача. Потенциальная процессная уязвимость - этап механообработки. Отчет Leaderdrive за первое полугодие 2026 года описывает зависимость китайской отрасли от импортных высокоточных резьбошлифовальных станков, с высокими ценами оборудования и длинными сроками поставки. [6] Июньская заявка Seenpin за 2026 год аналогично описывает зависимость от импортных высокоточных шлифовальных станков верхнего уровня. [7]

Магниты ротора. Потенциальная уязвимость находится выше по цепочке в разделении редкоземельных элементов и ниже по цепочке в мощностях по спеканию NdFeB: по данным IEA, опубликованным в апреле 2026 года, на Китай приходилось 94% мирового производства спеченных NdFeB в 2024 году. [1]

Энкодеры и платы драйверов. Потенциальная уязвимость - доступность покупных компонентов: коммерческих чипов и считывающих головок для энкодеров, а также цепочки силовых полупроводников для плат драйверов.

4. Падающие цены могут сосуществовать с дефицитной мощностью

Раскрытия Laifual ставят цену и мощность на одну страницу. Они также показывают, почему более низкая средняя отпускная цена не отвечает на вопрос, может ли поставщик обеспечить квалифицированный недельный выпуск для конкретной конструкции.

С 2023 по 2025 год смешанная ASP волновых редукторов Laifual снизилась на 28%, с RMB 795 до RMB 571. В категории малых размеров она снизилась на 37%, с RMB 634 до RMB 397. Это средние значения по категориям, а не изменение цены одной и той же SKU. Laifual объяснила снижение 2023-2024 годов более высокой долей малогабаритных продуктов и стратегическими корректировками цен, а снижение 2024-2025 годов - в основном ростом доли малогабаритной продукции. За весь период 2023-2025 годов продажи волновых редукторов выросли со 115 315 до 291 515 единиц. [8]

Первое полугодие 2026 года рассказывает отдельную историю о мощности. Laifual сообщила о проектной мощности 270 000 волновых редукторов и фактическом производстве 256 900 единиц, то есть загрузке 95,1%. Компания также заявила, что на фоне ранее относительно ограниченной производственной мощности приоритизировала ведущих клиентов отрасли. К июлю 2026 года проектная мощность достигла 64 800 единиц в месяц, поэтому показатель загрузки за первое полугодие не следует читать как сентябрьскую оценку свободной мощности. [9]

Предложение продавца от 2 сентября дает точечный ориентир для закупки, но не доказывает выполненный ramp. Laifual предложила комплекты компонентов размеров 17, 20 и 25, каждый с передаточным отношением 100:1 и количеством 100 штук, по US$145, US$160 и US$173 за комплект EXW соответственно, с заявленным сроком поставки три-четыре недели. [10]

Вопрос покупателя конкретен: для заданной детали и стандарта квалификации сколько единиц поставщик может отгружать каждую неделю, сохраняя качество?

5. Магниты: нижестоящее узкое место

Магниты представляют собой сильно концентрированный слой цепочки поставок актуаторов. Напомним, что в моторах с постоянными магнитами магниты расположены на роторе или внутри него. Электрический ток проходит через медные обмотки статора, создавая электромагнитное поле. Магниты ротора следуют за этим полем, вращая мотор. Крутящий момент на единицу массы - критическая метрика для гуманоидного робота, который должен нести собственный вес.

Они производятся из спеченного сплава неодима, железа и бора (NdFeB), обычно называемого neo magnets.

Оказывается, редкоземельные элементы на самом деле не так уж редки. Редки экономически пригодные концентрации, а их химическое сходство затрудняет разделение. [11]

Чтобы картировать потенциальную уязвимость для робототехники, я делю цепочку стоимости на три фазы, используя данные International Energy Agency (IEA). Все три сконцентрированы в Китае:

1. Добыча (upstream). Твердая руда извлекается, дробится и концентрируется. Китай обеспечивал 60% четырех магнитных редкоземельных элементов (неодима, празеодима, диспрозия и тербия) в 2024 году. Среди других производителей - Мьянма, Австралия и США. [1]

Потенциальная уязвимость здесь - доступ к экономически пригодным месторождениям. Маршруты добычи различаются: твердые руды требуют дробления, тогда как ионо-адсорбционные глины, включая месторождения в Мьянме и южном Китае, можно выщелачивать.

2. Разделение и рафинирование (midstream). Это высококапиталоемкий и химически сложный этап, и на Китай приходился 91% рафинированного выпуска четырех магнитных редкоземельных элементов в 2024 году. Распространенный процесс - жидкостно-жидкостная экстракция растворителем, где растворенные редкоземельные элементы проходят через повторяющиеся стадии экстракции, промывки и реэкстракции. [1]

Потенциальная уязвимость здесь - экологическая политика и процессное ноу-хау. Обработка отходов зависит от руды и технологического маршрута. Если руда содержит торий или уран, переработка может концентрировать радиоактивный материал в остатках.

3. Производство спеченных постоянных магнитов (downstream). Металлы сплавляют, измельчают в порошок размером несколько микрон, прессуют в магнитном поле и спекают. [12] На Китай приходилось 94% мирового производства спеченных постоянных магнитов в 2024 году. [1]

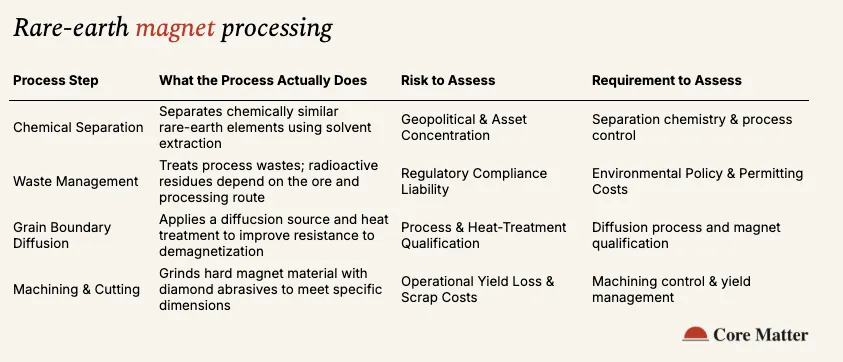

Две технологические сложности на этом этапе - выход годных при механообработке и зернограничная диффузия.

• Механообработка и потери выхода. Shin-Etsu описывает шлифование спеченных магнитов алмазными абразивами для достижения требуемых размеров. Снятие материала при механообработке создает задачу управления выходом годных. [13]
• Зернограничная диффузия (GBD). Источник тяжелых редкоземельных элементов для диффузии приводится в контакт с магнитом, после чего следует диффузионный отжиг. Это может повысить коэрцитивную силу, то есть сопротивление магнита размагничиванию. [14]

Настройка поставок магнитов - это намного больше, чем поиск и открытие шахты. Потенциальные ограничения включают навигацию по midstream-химии разделения, расходы на управление отходами и нижестоящую прецизионную обработку.
